مواصفات الأداء:

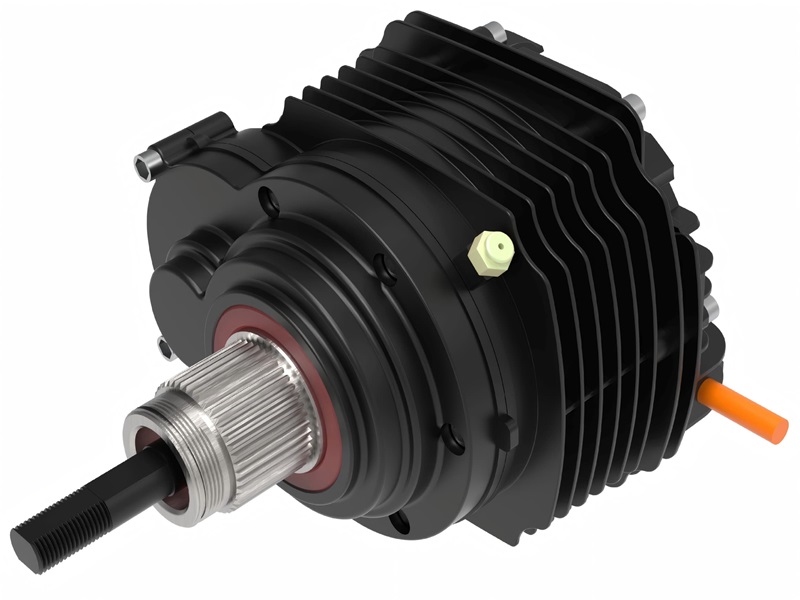

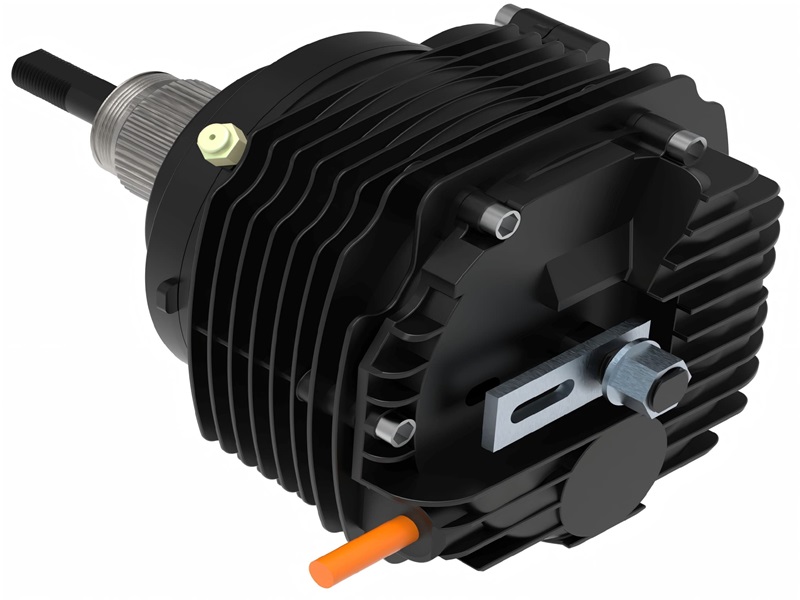

المواصفات الفنية للمحرك
فئة | وصف | تحديد |
المعايير الأساسية | نوع المحرك (130-32H/35H) | محرك متزامن ذو مغناطيس دائم (PMSM) |

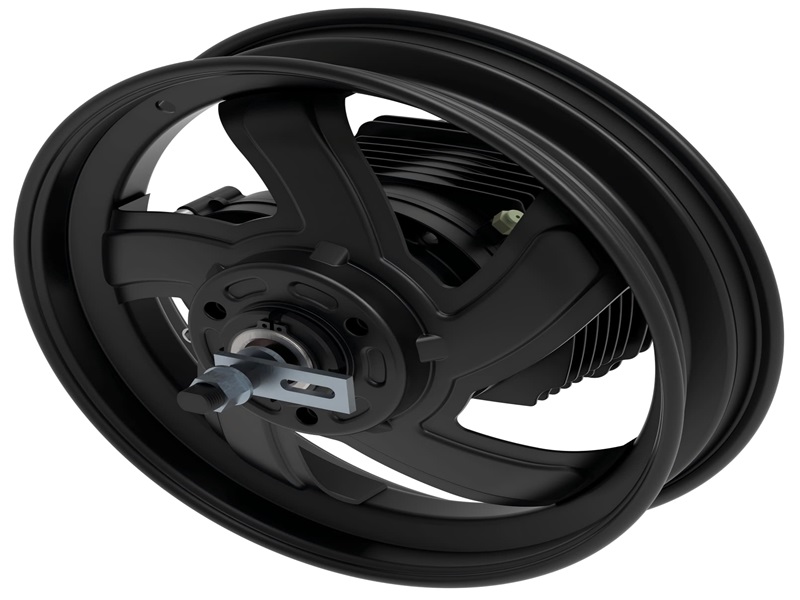

موقع التركيب | تركيب مثبت على المحور |
جهد التشغيل الاسمي (فولت تيار مستمر) | 72 فولت |
نسبة التروس | 6.69/8.58 |
القدرة المقدرة / القدرة القصوى (كيلوواط) | 2.5، 3.5، 4.0 كيلوواط / 6.5 كيلوواط |
عزم الدوران المقدر / عزم الدوران الأقصى (نيوتن متر) | 45، 51، 63 نيوتن متر / 200-270 نيوتن متر |
السرعة المقدرة / السرعة القصوى (دورة في الدقيقة) | 520، 750 دورة في الدقيقة / 930، 1300 دورة في الدقيقة |
نوع مستشعر الموضع المتوافق | ABZ+PWM |
أقصى كفاءة (%) | 93% |
أزواج القطب | 6/8 |
الوزن (كجم) | 8.0 |
البيئة والحماية | درجة حرارة التشغيل المحيطة | -25~60 درجة مئوية |
فئة العزل | H |
تصنيف الحماية من دخول الأجسام الغريبة | IP67 |
صيانة علبة التروس | تغيير زيت التروس: 165 مل / 3000 كم |
طريقة التبريد | التبريد بالهواء الطبيعي |

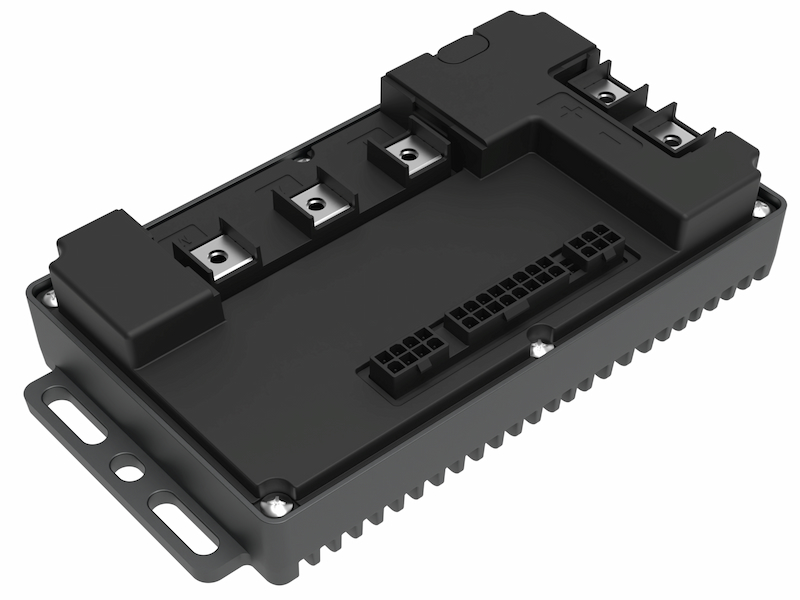

المواصفات الفنية لجهاز التحكم في المحرك
فئة | وصف | تحديد |
المعايير الأساسية | نوع المحرك | محرك متزامن ذو مغناطيس دائم (PMSM) |
جهد التشغيل الاسمي (فولت تيار مستمر) | 84 فولت |
نطاق جهد التشغيل (فولت تيار مستمر) | 60-110 فولت |
ذروة تيار الحافلة (أمبير) | 100 أمبير |
ذروة تيار الخرج (أمبير) | 300 أمبير |
القدرة المقدرة (كيلوواط) | 4.0 كيلوواط |
ذروة الطاقة (كيلوواط) | 7.0 كيلوواط |
نوع مستشعر الموضع المتوافق | قاعة |
نوع مستشعر درجة الحرارة المتوافق | PTC/NTC |
الأداء والتواصل | أقصى كفاءة (%) | 98% |
بروتوكول الاتصال | اتصالات كان |
وضع التحكم | عزم الدوران |
البيئة والحماية | درجة حرارة التشغيل المحيطة | -25~60 درجة مئوية |
تصنيف الحماية من دخول الأجسام الغريبة | IP67 |
طريقة التبريد | التبريد بالهواء الطبيعي |

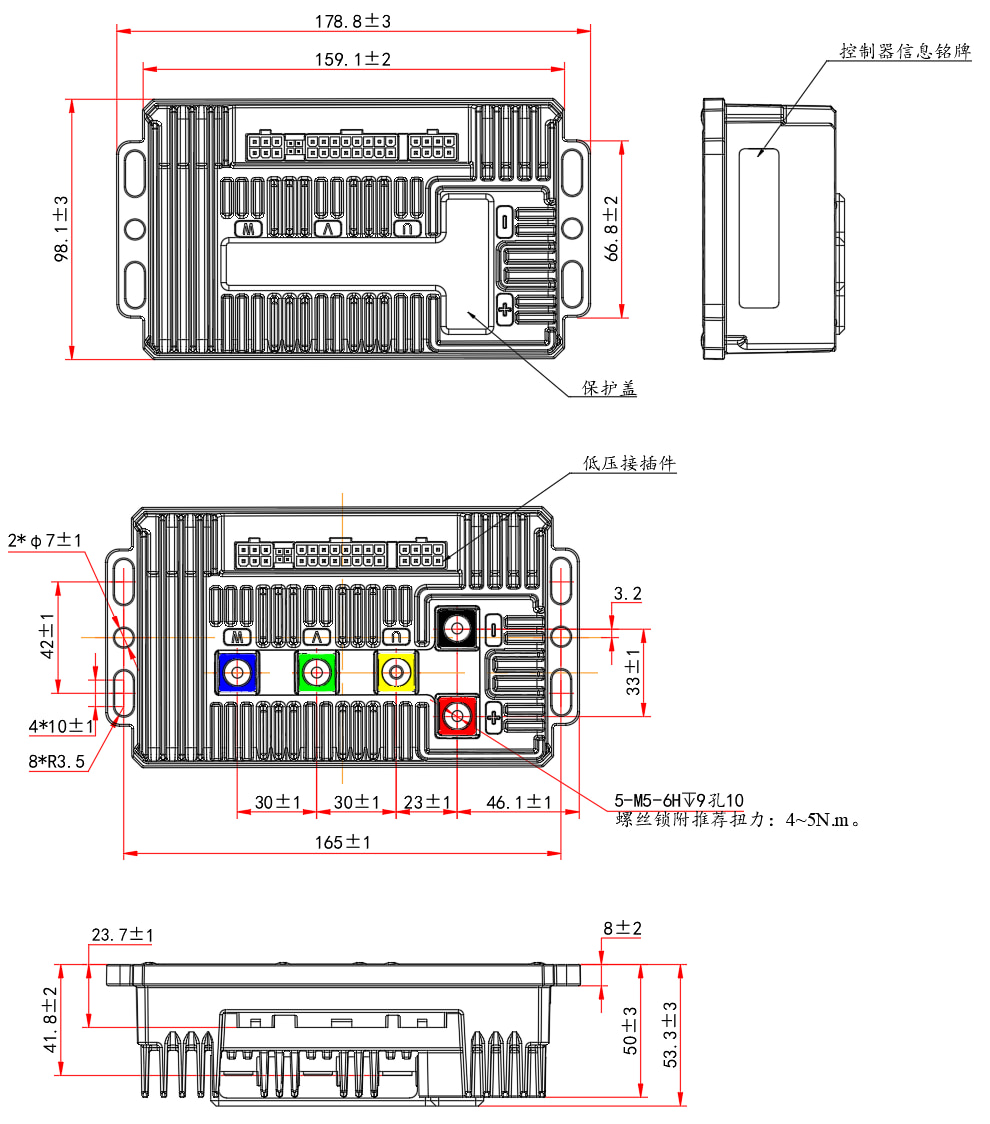

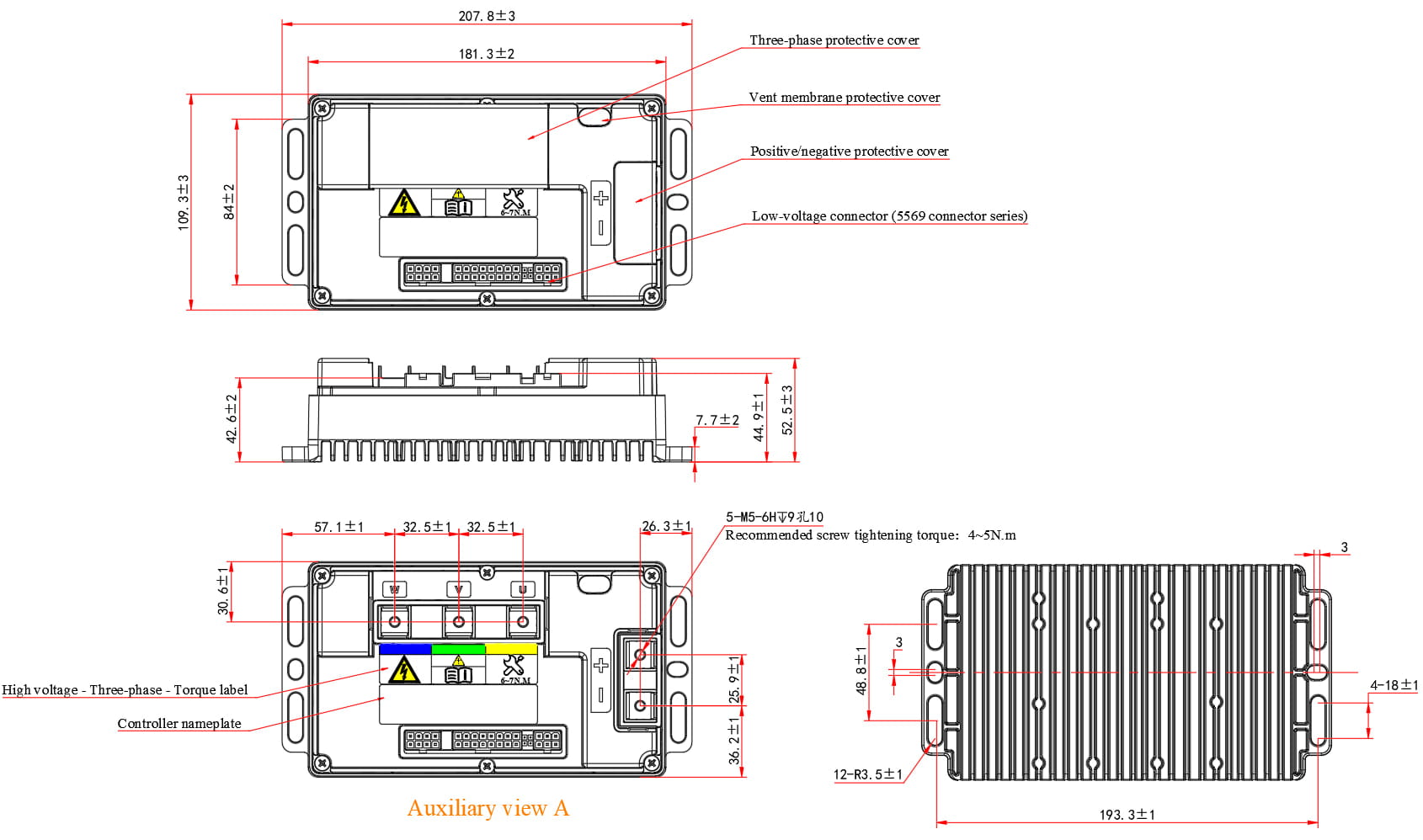

مواصفات الواجهة

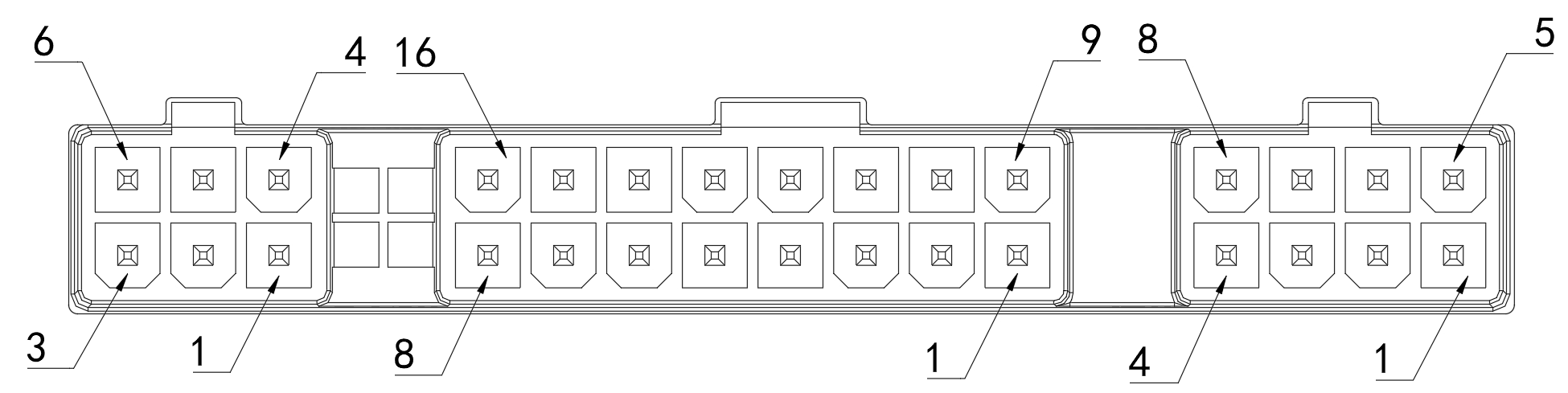

مخطط واجهة موصل الجهد المنخفض
ضمان مراقبة الجودة في المصنع
1. تلتزم قاعدة إنتاجنا بـ ورشة عمل خالية من الغبار وتعمل وفقًا للمعايير وفي بيئة نظيفة، مما يؤدي إلى القضاء الفعال على تداخل الغبار والكهرباء الساكنة على الدوائر الدقيقة، مما يضمن استقرار واتساق كل وحدة تحكم.
2. لدينا فريق بحث وتطوير محترف ذو خبرةيضم فريقنا أعضاءً أساسيين يتمتعون بسنوات عديدة من الخبرة في مجال البحث والتطوير في محركات الطاقة الجديدة والتحكم الإلكتروني. بإمكانهم الاستجابة بسرعة لمتطلبات العملاء الخاصة وتقديم خدمة متكاملة تشمل جميع مراحل العمل، بدءًا من تصميم المخططات وصولاً إلى الدعم الفني.
3. من حيث الطاقة الإنتاجية وسلسلة التوريد، لدينا احتياطيات كافية من المخزون ونظام إدارة سلسلة التوريد متطورنضمن بذلك إمداداً مستقراً وجداول تسليم قابلة للتحكم. وفي الوقت نفسه، لدينا فريق إنتاج متمرس وإجراءات تشغيل موحدة، إلى جانب عمليات فحص جودة صارمة، لضمان التسليم المستقر للطلبات الكبيرة.
لماذا تختارنا؟
1. خفة وقوة فائقة
مصنوع من سبيكة المغنيسيوم خفيفة الوزن، مما يقلل الوزن بنسبة 30% تقريبًا مقارنةً بهياكل الألومنيوم التقليدية، ويُحسّن بشكل ملحوظ مدى السيارة وقدرتها على المناورة. متوفر بتيارات مزدوجة (80 أمبير/100 أمبير، ذروة 260 أمبير/300 أمبير)، ويتكيف تمامًا مع نطاق جهد واسع من 48 فولت إلى 96 فولت.
2. تكامل المعلومات الاستخباراتية
ودّع الصناديق السوداء التقليدية. تتيح وظيفة البلوتوث المدمجة تصحيح الأخطاء عبر الهاتف المحمول مباشرةً، مما يقلل وقت معايرة خط الإنتاج؛ وتدعم خدمات التشخيص الموحدة (UDS) المتوافقة مع معايير استكشاف أعطال السيارات وإصلاحها؛ وتتميز بإمكانيات التحديث عبر الهواء (OTA)، مما يسمح بتحديث الميزات دون الحاجة إلى استدعاء المركبات.
3. التخصيص المرن
وحدات MOSFET اختيارية عالية الأداء متوافقة مع كل من مستشعرات هول والمشفرات المغناطيسية (5-12 فولت)، وتناسب مختلف المحركات الشائعة. تدعم اتصال One-Wire/CAN2.0 للتكامل السلس مع بنى المركبات الحالية. تصميم تبريد طبيعي بالهواء يستغل تدفق هواء المركبة لتبديد الحرارة بكفاءة، مما يضمن موثوقية عالية دون الحاجة إلى صيانة.

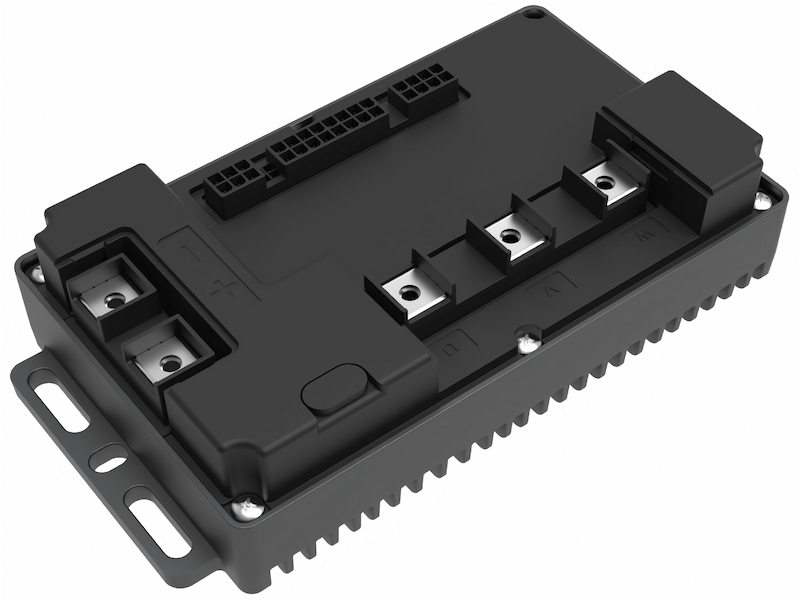

أبحث عن منصة نظام القيادة الكهربائية بالكامل
تواصل مع فريقنا التقني اليوم لطلب ورقة البيانات التفصيلية، والنماذج ثلاثية الأبعاد، وعينات الاختبار. دعنا نساعدك في جعل مركباتك الخاصة العاملة بالطاقة الجديدة أكثر تنافسية. معلومات الاتصال: wisedrv@wiseelec.cn
