وحدة طاقة IGBT عالية الأداء 650 فولت

المعلمة

رمز

شروط

قيم

وحدة

دقيقة.

النوع.

الأعلى.

جامع-باعث التشبع الجهد االكهربى

V_{جنرال إلكتريك} = 15 فولت,

I_C= 400 أمبير

T_vj= 25 درجة مئوية

T_vj = 125 درجة مئوية

T_vj = 150 درجة مئوية

-

-

-

1.50

1.57

1.60

2.0

-

-

V

بوابة عتبة الجهد االكهربى

I_C=23_mA,

V_CE=V_{جنرال إلكتريك،}

T _vj=25℃

4.0

5.42

7.0

V

جامع-باعث قطع حاضِر

V_CE=650 V,

V_GE =0 V,

تيvj=25℃

-

-

1

mA

بوابة باعثة تسرب حاضِر

V_CE= 0 V,

V_GE=20 V,

تيvj=25℃

-

-

400

nA

تشغيل تأخير وقت

t_{اِتَّشَح)}

V_CE= 350 فولت ,

I_C= 400 أمبير,

V_GE=±15 V,

R_G=10 أوم

T_vj = 25 درجة مئوية

T_vj= 125 درجة مئوية_vj = 150 درجة مئوية

-

-

-

0.25

0.23

0.22

-

-

-

µs

يعلو الوقت، الاستقرائي حمولة

t_r

T_vj = 25 درجة مئوية

T_vj= 125 درجة مئوية_vj = 150 درجة مئوية

-

-

-

0.85

0.83

0.81

-

-

-

إيقاف التشغيل تأخير الوقت، الاستقرائي حمولة

t_d(off)

T_vj = 25 درجة مئوية

T_vj= 125 درجة مئوية_vj = 150 درجة مئوية

-

-

-

0.40

0.43

0.44

-

-

-

يسقط الوقت، الاستقرائي حمولة

t_f

T_vj = 25 درجة مئوية

T_vj= 125 درجة مئوية_vj = 150 درجة مئوية

-

-

-

0.16

0.19

0.20

-

-

-

تشغيل طاقة خسارة لكل نبض

E_on

T_vj = 25 درجة مئوية

T_vj= 125 درجة مئوية_vj = 150 درجة مئوية

-

-

-

110

110

110

-

-

-

mJ

إيقاف التشغيل فقد الطاقة لكل نبضة

E_عن

T_vj = 25 درجة مئوية

T_vj= 125 درجة مئوية_vj = 150 درجة مئوية

-

-

-

13.1

25.1

32.8

-

-

-

SC بيانات

V_GE=15 فولت، فولت_CC=350 فولت

t_P=10 µs,T_vj=150℃

-

1981

-

A

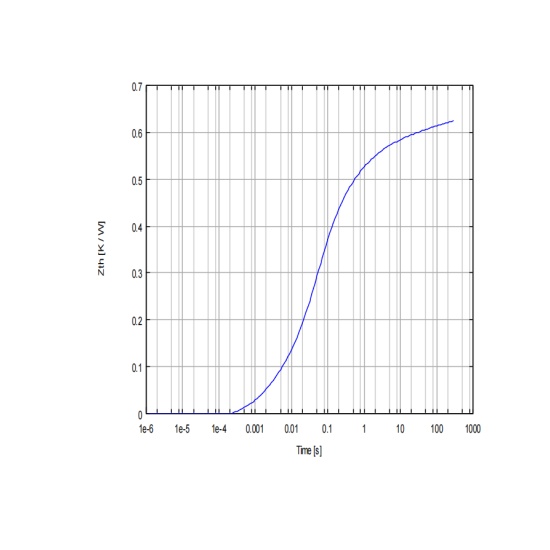

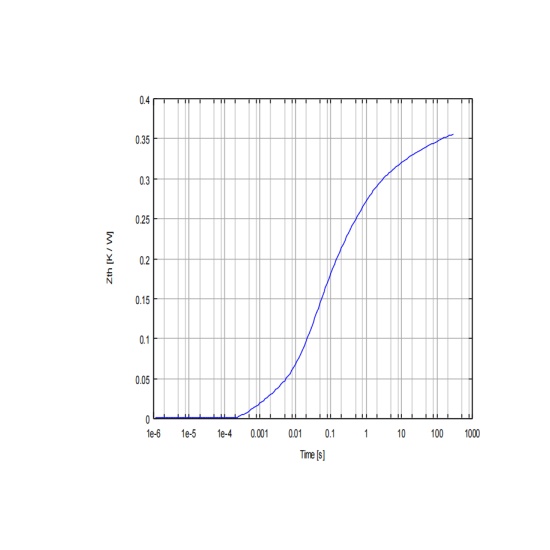

حراري مقاومة، وصلة-علبة

R_thJC

لكل IGBT

-

-

0.133

كيلوواط

درجة الحرارة تحت التبديل شروط

T_vj op

-40

-

150

℃
