مواصفات الأداء:
(1) المزايا الهيكلية والكفاءة
تستخدم وحدة التحكم هذه للمحرك/المولد شريحة TC725 ووحدات IGBT من فئة السيارات لتحقيق كفاءة عالية، حيث تصل كفاءة النظام إلى 98.5% مع التبريد السائل. كما تتميز بتوافقها العالي مع مصادر الطاقة 12 فولت/24 فولت، مما يضمن سهولة دمجها. وتوفر خوارزميات ذكية متطورة آليات مضادة للاهتزاز عند السرعات المنخفضة وآليات حماية، كل ذلك ضمن بنية متوافقة مع معيار ISO26262 لضمان السلامة الوظيفية.
(2) أداء الطاقة وكثافة الطاقة
يتميز هذا الجهاز بأداء فائق في كثافة الطاقة، حيث تصل ذروة الطاقة إلى 100 كيلوواط، مع خيارات قابلة للتعديل من 40 كيلوواط إلى 80 كيلوواط حسب الحاجة. يدعم هذا التصميم توافقًا مرنًا مع الجهد الكهربائي، ويمكن تشغيله ضمن نطاق جهد يتراوح بين 230 و450 فولت تيار مستمر. تتوفر خيارات تيار الطور الأقصى بقيم 300/400/500 أمبير لتلبية احتياجات التطبيقات المختلفة.
(3) الموثوقية والقدرة على التكيف مع البيئة
يتميز هذا المنتج بمستوى حماية IP67، مما يوفر أداءً ممتازًا في مقاومة الغبار والماء، ويمكنه العمل بثبات في البيئات المعقدة والقاسية. يستخدم محولًا دوارًا لتحقيق تغذية راجعة دقيقة لموضع الدوار، مما يضمن تحكمًا سلسًا وفعالًا في سرعة المحرك الكهربائي.
(4) الميزات الوظيفية
يدعم نظام التحكم الإلكتروني هذا وظائف التشخيص الاختيارية UDS والتحديثات عن بُعد عبر الهواء (OTA)، مما يتيح صيانة سلسة. كما أنه مزود بواجهة توصيل سريعة عالية الجهد لسهولة التركيب.
(5) تكامل النظام
يدعم الاتصال عبر بروتوكول CAN (CANFD و CAN2.0)، ويحتوي على وظائف أمان مدمجة تعتمد على المحولات الدوارة لاستشعار تحديد المواقع، ولديه إمكانيات تسجيل البيانات اللازمة لتصحيح أخطاء النظام ودعم الخدمة في الموقع.
| رقم سري | مشروع | يصف | ملاحظة |
| 1 | تكوين محرك الأقراص | وحدة تحكم المحرك/المولد | خياري |
| 2 | نطاق جهد التشغيل | 230-450 فولت تيار مستمر | / |
| 3 | الجهد المقنن | 320 فولت تيار مستمر | / |
| 4 | مزود طاقة تحكم منخفض الجهد | 12 فولت / 24 فولت | / |
| 5 | تيار الطور الذروي | 300/400/500 سلاح | خياري |
| 6 | ذروة الطاقة | 100 كيلوواط | اختياري: 40-80 كيلوواط |
| 7 | نوع مستشعر الموضع | محلل | / |

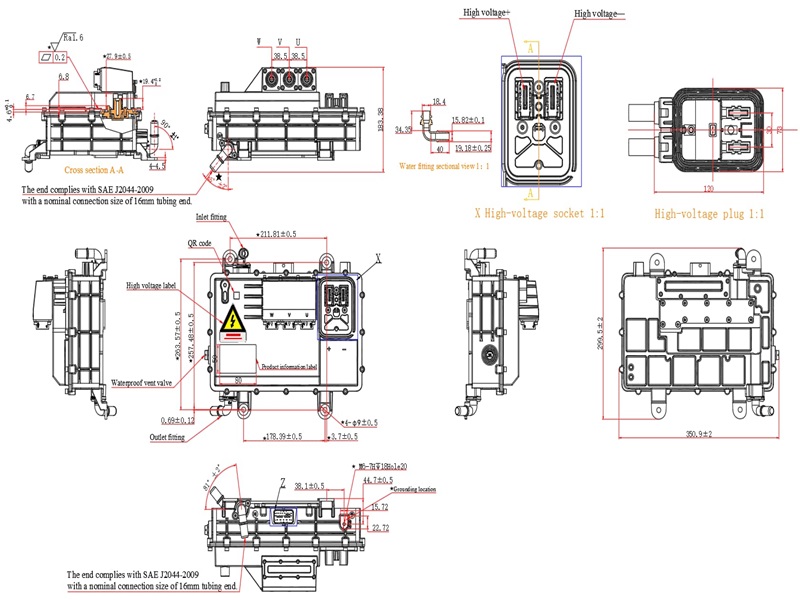

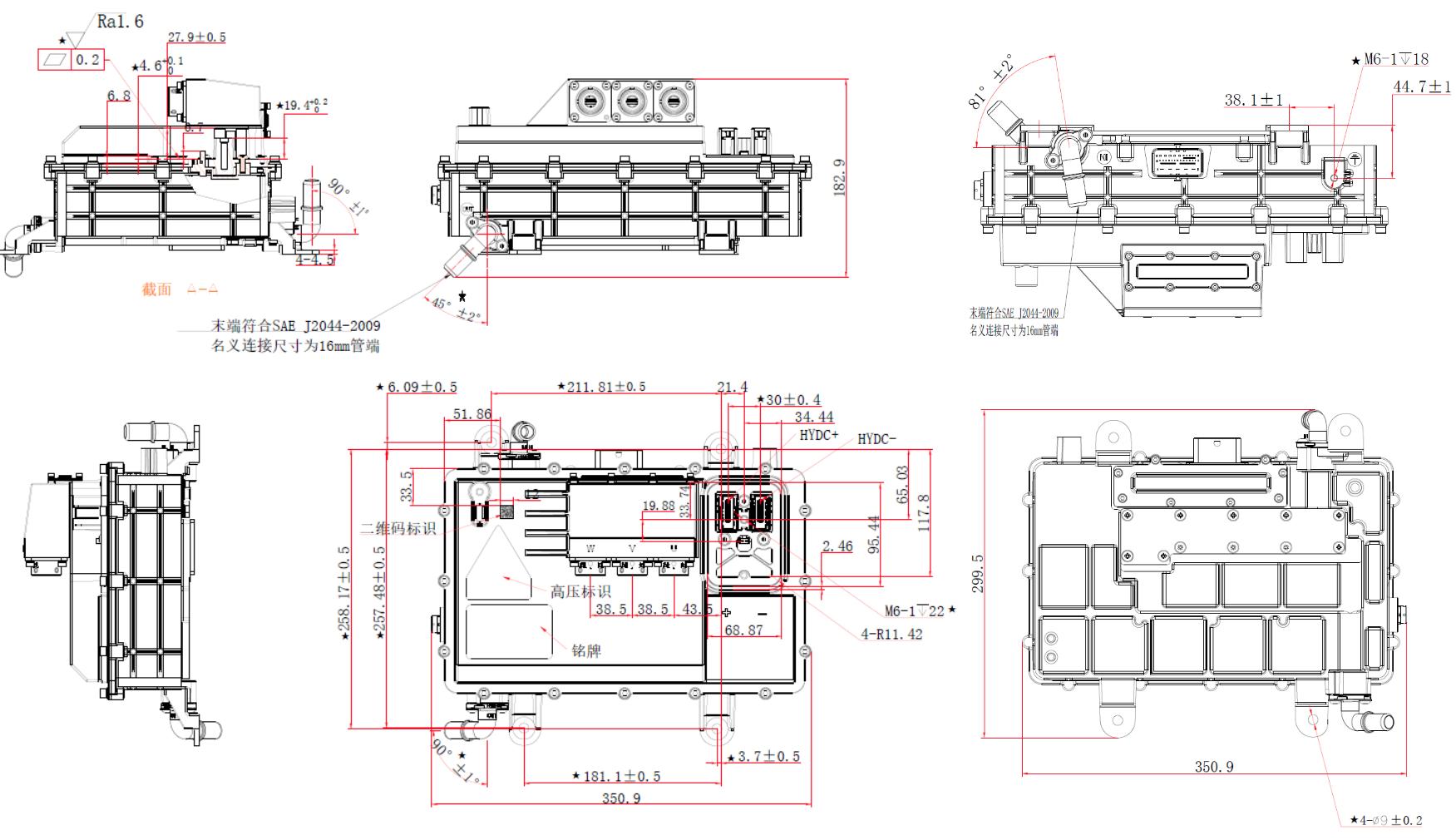

| 8 | أبعاد التجميع | / | / |
| 9 | كفاءة النظام | 98.5% | / |
| 10 | طريقة التبريد | التبريد السائل (مزيج من 50% ماء وإيثيلين جليكول) | / |
| 11 | بروتوكول التشخيص | خدمات التشخيص الموحدة (UDS) | خياري |
| 12 | طريقة التحديث | تحديث عن بعد عبر الهواء (OTA) | خياري |
| 13 | الحماية من دخول الأجسام الغريبة | IP67 | / |
| 14 | بروتوكول الاتصال | CAN FD، CAN 2.0 | / |
| 15 | نوع توصيلات الجهد العالي | موصل سريع | / |
الميزة التنافسية الأساسية
- ميزة الكفاءة: تصل كفاءة النظام إلى 98.5%، وهي نسبة رائدة بين المنتجات المماثلة. بالنسبة للمركبات العاملة، يمكن أن يوفر ذلك وفورات مباشرة في تكاليف الطاقة.
- تصميم المنصة: جهد تشغيلي مقنن 320 فولت + نطاق جهد واسع من 230 إلى 450 فولت. يمكن تكييف وحدة تحكم واحدة مع طرازات منصات مركبات متعددة، مما يقلل من تكلفة إدارة وحدات التخزين (SKU) لمصنعي المركبات.
- جودة تضاهي معايير المركبات: شريحة TC725 + IGBT من فئة المركبات + بنية ISO26262. من الشريحة إلى النظام، يلبي هذا النظام متطلبات معايير المركبات بشكل كامل.
- دعم كامل لدورة حياة المنتج: ترقية اختيارية عن بُعد عبر الهواء + تشخيص UDS. وهذا يُمكّن خدمة ما بعد البيع من الانتقال من "الاستجابة السلبية" إلى "الوقاية الفعّالة".
سيناريو التطبيق
يستهدف هذا الجهاز بشكل أساسي طرازات المركبات التالية:
1. المركبات التجارية الكهربائية بالكامل: الشاحنات الكهربائية، ومركبات الخدمات اللوجستية
2. المركبات التجارية ذات المدى الممتد: شاحنات ذات مدى موسع، ومركبات لوجستية
3. معدات الآلات الزراعية: الجرارات الكهربائية، والحصادات، وما إلى ذلك.
4. آلات البناء: الجرافات الكهربائية، والحفارات، وما إلى ذلك.
بصفتنا موردًا محترفًا لأجهزة التحكم في محركات المركبات التجارية الكهربائية، فقد تم تطبيق منتجاتنا على نطاق واسع في أنظمة الطاقة لمختلف طرازات المركبات التجارية.

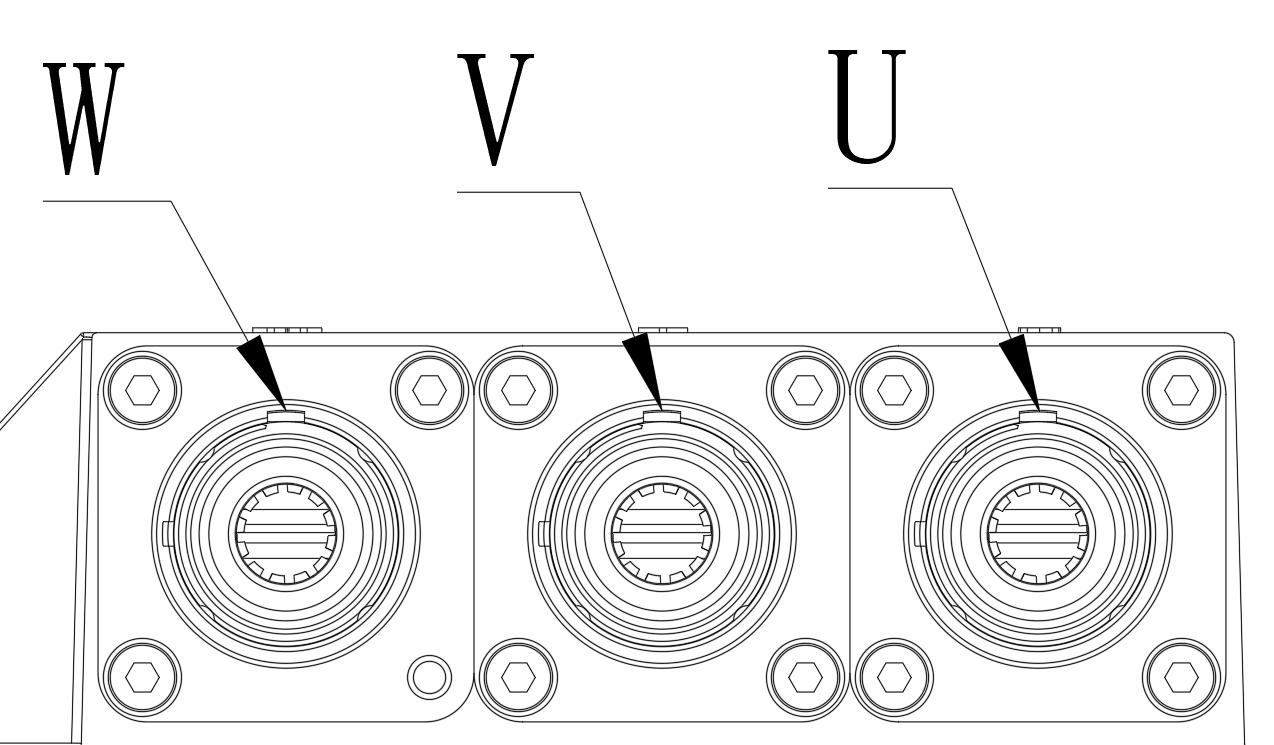

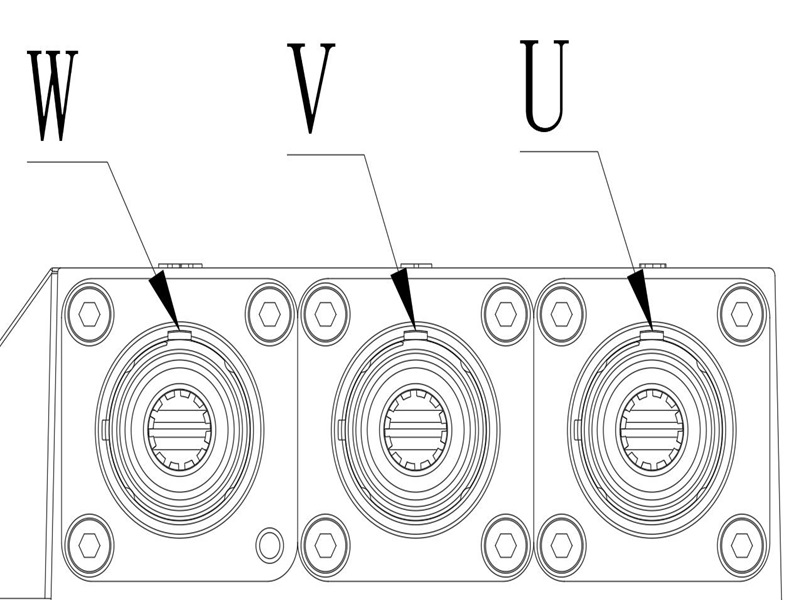

مخطط مظهر الواجهة

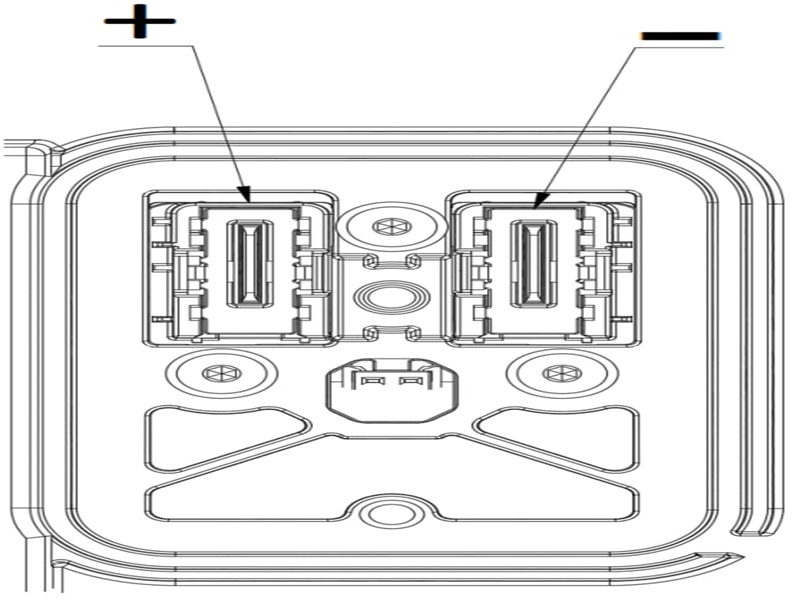

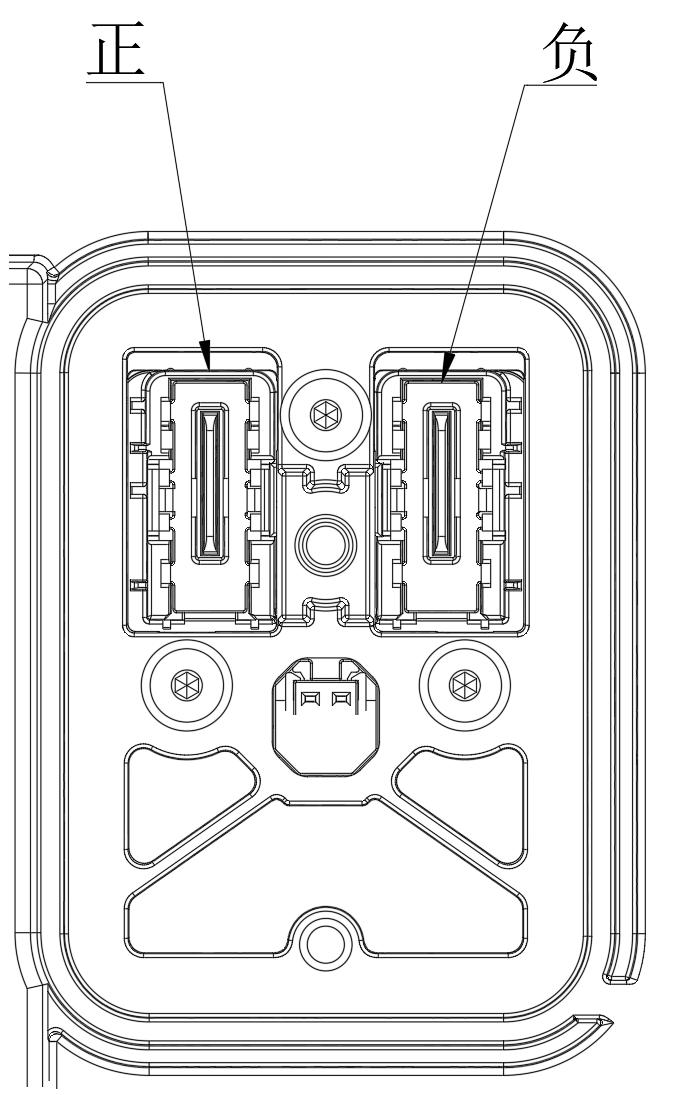

موصل الجهد العالي

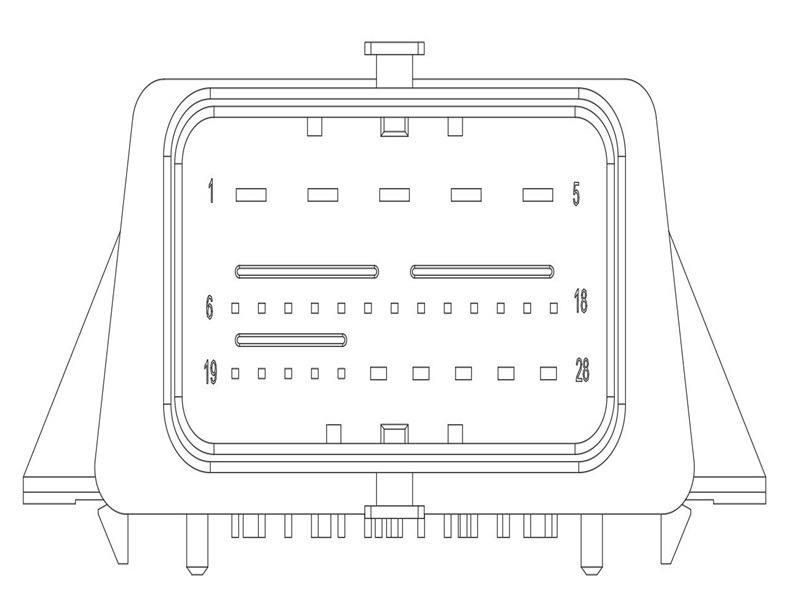

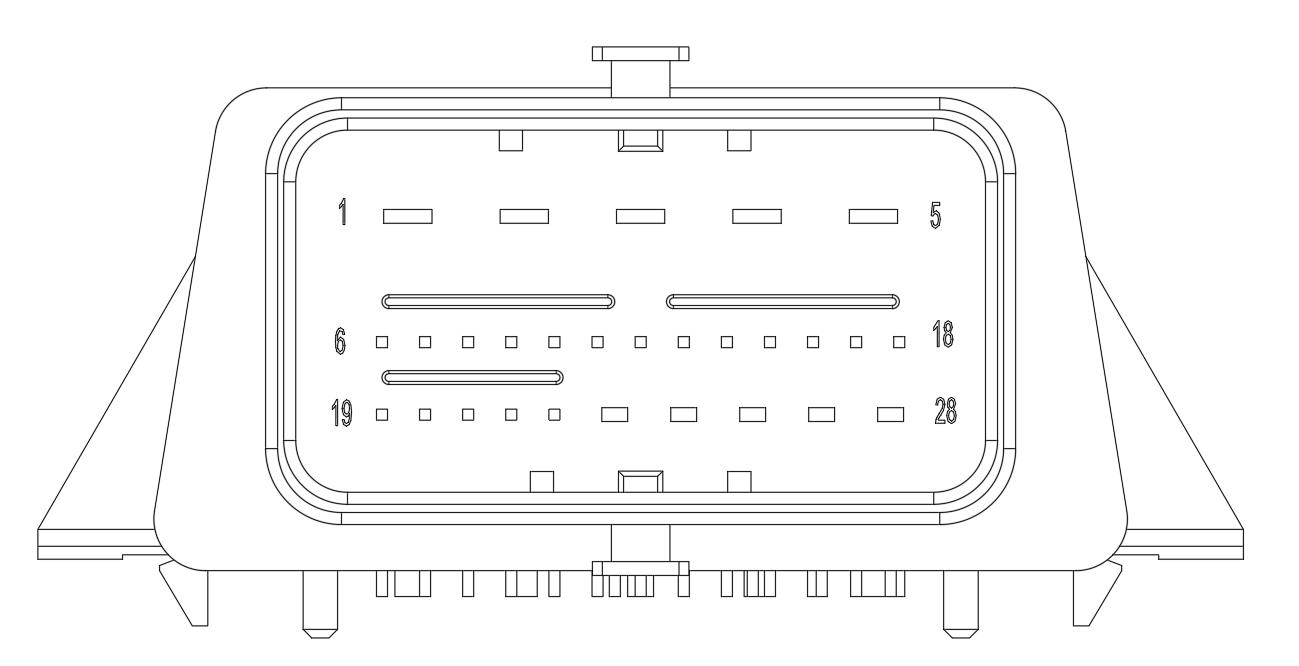

موصل الجهد المنخفض
لماذا تختار شركة شيامن وايز دي آر في كشريكك في مجال التحكم بالمركبات التجارية الكهربائية؟
بصفتها شركة مصنعة لأنظمة نقل الحركة الكهربائية، عززت WISEDRV باستمرار قدرتها التنافسية الأساسية منذ تأسيسها، مع التركيز دائماً على البحث المستقل وإنتاج أنظمة القيادة الكهربائية الجديدة.
- لدينا خبرة صناعية غنية - بعد انخراطنا العميق في البحث والتطوير لأنظمة القيادة الكهربائية لسنوات عديدة، تم إنتاج منتجاتنا بكميات كبيرة وتمت مطابقتها والتعاون معها مع العديد من العلامات التجارية المحلية الرائدة والمعروفة.
- لدينا إمكانيات التخصيص بالتعاون الوثيق مع عملائنا، نقدم حلول تحكم مخصصة، بدءًا من اختيار المكونات المناسبة وصولًا إلى دمجها بالكامل في المركبات المختلفة، وذلك لمختلف منصات المركبات وظروف التشغيل، مثل محركات الشاحنات الكهربائية، وحافلات النقل الحضري، والآلات الزراعية، وآلات البناء. سواءً كان الأمر يتعلق بوحدة تحكم لمحرك شاحنة كهربائية أو متطلبات تحكم أخرى لطرازات المركبات التجارية، فإننا نضمن التوافق الدقيق.
- نحن نقدم جودة عالية وموثوقية عالية - يتم تطوير المنتجات وتصنيعها بدقة وفقًا لنظام إدارة الجودة، بما يتوافق مع معيار السلامة الوظيفية ISO26262، مما يضمن أداء تشغيل مستقر وموثوق حتى في ظل الأحمال العالية والاهتزاز المستمر في ظروف العمل المعقدة.
فضلاً عن ذلك، WISEDRV كما تقدم مجموعة متنوعة من حلول أنظمة القيادة المناسبة للمركبات التجارية:
تلبي هذه الحلول الاحتياجات المتنوعة لمنصات المركبات المختلفة.
