قبل الإجابة "ما هو وحدة IGBT?لنبدأ بفهم وظيفتها: وحدة طاقة IGBT هي "القلب" الطاقي لمحركات الطاقة الكهربائية الصناعية، ومحولات التردد، ووحدات UPS، والمحولات، وغيرها من المعدات. وهي مسؤولة عن تحويل التيار المستمر إلى تيار متردد لتشغيل المحركات أو توليد الطاقة المتصلة بالشبكة، كما يمكنها أيضًا تقويم التيار المتردد لتخزين الطاقة وتوليد الطاقة المتصلة بالشبكة.
قبل اتخاذ قرار، ينبغي مراعاة النقاط الثلاث التالية بشكل أساسي: المعايير الكهربائية (التي تحدد بشكل مباشر إجمالي فقد التشغيل للآلة)، ومعايير الأداء الحراري (التي تؤثر على تصميم تبديد الحرارة وعمر المكونات)، ومعايير الموثوقية (تحمل قصر الدائرة، وعمر دورة الطاقة، وضمان التشغيل المستقر طويل الأجل للمعدات في الميدان).
تشمل سيناريوهات تطبيقها: محولات التردد، ومحركات القيادة، وأنظمة UPS، وتوليد الطاقة الشمسية، وما إلى ذلك.
ستقدم هذه المقالة تحليلاً شاملاً لمبدأ عمل وحدات الطاقة IGBT وتطبيقاتها. سواء كنت مدير مشتريات أو مهندساً أو مصنّعاً، ستساعدك هذه المقالة في وضع إطار عمل لاتخاذ القرارات.
أولاً: ما هي وحدة IGBT؟ – تحليل داخلي
المكون الموجود خلف المفتاح
يُعد الترانزستور ثنائي القطب ذو البوابة المعزولة (IGBT) جهازًا شبه موصل للطاقة بثلاثة أطراف، ويتميز بخاصيتين رئيسيتين:
يشبه هذا الجهاز ترانزستورات MOSFET، فهو يتميز بمقاومة دخل عالية - يعمل بالجهد وسهل التحكم
على غرار الترانزستورات ثنائية القطبية، يتميز هذا النوع بفقدان منخفض في حالة التشغيل - وهو قادر على التعامل مع تيارات كبيرة بجهد تشغيل منخفض.
من الرقائق إلى الوحدات
تُعدّ شريحة IGBT المفردة مجرد وحدة طاقة أساسية. أما وحدة طاقة IGBT فتضمّ عدة شرائح IGBT مزودة بثنائيات استعادة سريعة (FRED) في نفس الغلاف. ويتم ترتيبها وفقًا للطوبولوجيات الشائعة مثل نصف الجسر، والجسر الكامل، وثلاثية المستويات، والمقطّع. وتُجهّز وحدات تشغيل العاكس عادةً بثنائيات FRED لتحديد التيار.
تتكون الوحدة النمطية النموذجية من بنية ثلاثية الطبقات:
- الركيزة النحاسية - تنقل الحرارة بسرعة من الشريحة إلى المشتت الحراري
- ركيزة سيراميكية مطلية بالنحاس من نوع DBC - عزل كهربائي وتوصيل حراري
- شريحة السيليكون (شريحة IGBT + شريحة ثنائية) - تقوم فعليًا بوظيفة التبديل
- تتضمن معظم الوحدات الصناعية مستشعرات حرارة NTC لمراقبة درجة حرارة الوصلة في الوقت الفعلي، مما يوفر حماية دقيقة ضد ارتفاع درجة الحرارة. وتعتمد وحدة IGBT التي أطلقناها أيضاً تصميم قياس درجة الحرارة هذا.
الوظيفة الفعلية للوحدة
وحدة الطاقة IGBT هي في الأساس مفتاح إلكتروني عالي السرعة.
يمكنه تحقيق ما يلي:
- تحويل التيار المستمر إلى تيار متردد (محول التيار) - لتشغيل المحركات، وتوصيل الطاقة الشمسية بالشبكة
- تحويل التيار المتردد إلى تيار مستمر (تقويم التيار) - لتزويد الطاقة وشحن المعدات
- تعديل عرض النبضة PWM لتنظيم الجهد/التيار
2. التقنيات الأساسية داخل الوحدة
تحدد تقنيات التصنيع الداخلية بين وحدات IGBT خصائص الفقد وسلوك التبديل والموثوقية.
هيكل إيقاف المجال لقناة الترهل/بوابة الإغلاق
تعتمد معظم وحدات IGBT الصناعية الحديثة الحالية، بما في ذلك تلك التي صممناها، تقنية إيقاف المجال عند انخفاض جهد القناة/البوابة. يُمكّن هذا التصميم الوحدة من تحمّل جهد أعلى مع نفس فقد الطاقة، أو توليد فقد طاقة أقل عند نفس الجهد، مما يحقق في النهاية تحسينًا مزدوجًا في كفاءة النظام وموثوقيته.
دمج تقنية الكشف عن درجة الحرارة NTC
تُعدّ إدارة الحرارة عاملاً أساسياً يؤثر على عمر وحدات IGBT. وحدة IGBT الخاصة بنا مزودة بمقاوم حراري NTC مدمج، يوفر بيانات درجة الحرارة في الوقت الفعلي لنظام التحكم، مما يتيح التحكم الدقيق في درجة الحرارة.
ركيزة نحاسية + تغليف قياسي
تتميز الموصلية الحرارية للنحاس بأنها أعلى بكثير من تلك الخاصة بالألومنيوم، مما يسمح بتوصيل حراري أسرع وأكثر انتظامًا. وهذا بدوره يُقصر دورة دوران الطاقة بشكل مباشر.
تضمن التعبئة القياسية التوافق مع تصميمات الأنظمة الحالية، مما يقلل من التكلفة والمخاطر المرتبطة بترقيات الوحدات.
3. دليل الاختيار: معلومات أساسية للمشترين والمهندسين
مفتاح الاختيار ترانزستورات IGBT عالية الأداء لمحركات العاكس يكمن الأمر في إيجاد الوحدة التي تتناسب بشكل أفضل مع ظروف العمل الفعلية.
المعايير الكهربائية الثلاثة الحاسمة موضحة في الجدول التالي:
| المعلمة | تعريف | التأثير على اختيار المكونات |
| VCE(sat) — انخفاض جهد التشبع | انخفاض جهد الأنبوب عند تشغيل IGBT بالكامل | يحدد فقدان التوصيل |
| Eon/Eعن — تحويل الطاقة | الطاقة المفقودة أثناء عمليات التشغيل والإيقاف | يحدد فقدان التبديل |
| RthJC المقاومة الحرارية من الوصلة إلى الغلاف | مقاومة التوصيل الحراري من وصلة الشريحة إلى غلاف الوحدة | يحدد متطلبات تبديد الحرارة |
الأبعاد الثلاثة للموثوقية لوحدات IGBT الصناعية عالية الموثوقية

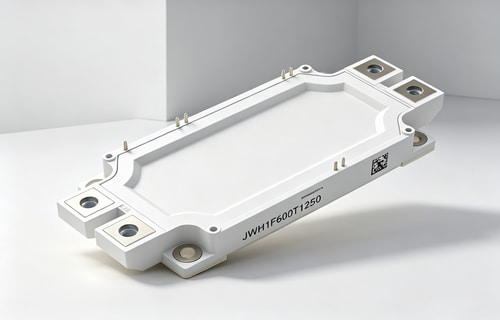

خذ وحدة IGBT الخاصة بنا بجهد 1200 فولت/600 أمبير كمثال:
① هامش الجهد
يؤدي تذبذب جهد ناقل البيانات وذروة جهد الإيقاف إلى زيادة الضغط على الجهاز، مما يستلزم توفير هامش جهد كافٍ. تتميز هذه الوحدة بقدرة تحمل تصل إلى 1200 فولت، وهي متوافقة مع أنظمة ناقل البيانات ذات جهد يتراوح بين 600 و800 فولت. حتى في حال عدم تحسين تصميم الحث الطفيلي، يظل هامش مقاومة الذروة كافيًا.
② تحمل قصر الدائرة
تتطلب أعطال الدائرة القصيرة فترة استجابة لحماية الدائرة. وتحدد قدرة تحمل الدائرة القصيرة ما إذا كان بإمكان الوحدة تنفيذ تأخير الحماية في غضون أجزاء من الثانية دون أن تتضرر. تتميز هذه الوحدة بأداء ممتاز في تحمل الدائرة القصيرة، مما يعزز قدرتها الإجمالية على تحمل الأعطال.
③ درجة حرارة الوصلة القصوى المقدرة (Tvj op = 150 درجة مئوية)
تُعدّ درجة حرارة الوصلة العامل الأساسي الذي يُحدد عمر ترانزستور IGBT. فكل زيادة قدرها 10 درجات مئوية عن القيمة المُصنّفة، ينخفض عمر الجهاز إلى النصف. وتستطيع درجة حرارة الوصلة المُصنّفة البالغة 150 درجة مئوية تحمّل عمليات التشغيل المتكررة، والأحمال الزائدة قصيرة الأجل، وظروف تبديد الحرارة الضعيفة. علاوة على ذلك، يُنصح في الظروف العملية بالحفاظ على درجة حرارة الوصلة على المدى الطويل في حدود 120 درجة مئوية، مع ترك هامش حراري قدره 30 درجة مئوية لمواجهة ارتفاع درجات الحرارة العابر وتقادم الجهاز.
4. أين تُستخدم وحدات IGBT؟
على سبيل المثال، يمكن تطبيق وحدات IGBT الخاصة بنا في أربعة مجالات نموذجية:
| مجال التطبيق | الوظيفة الأساسية | المتطلبات الأساسية للوحدات |
| محول التردد | تحويل ناقل التيار المستمر إلى طاقة تيار متردد ثلاثية الأطوار متغيرة التردد لتحقيق تنظيم سرعة المحرك | موثوقية عالية، عمر خدمة طويل، مقاومة لعمليات التشغيل والإيقاف المتكررة |
| محركات القيادة | توفير محرك الطاقة للمعدات الصناعية | قدرة عالية على تحمل التيار (600 أمبير)، عمر تشغيلي طويل |
| مزود الطاقة غير المنقطع (UPS) | قم بالتحويل بسرعة إلى مصدر طاقة البطارية بمجرد انقطاع التيار الكهربائي الرئيسي | سرعة استجابة عالية، وموثوقية عالية |
| توليد الطاقة الشمسية | تحويل طاقة التيار المستمر الكهروضوئية إلى طاقة تيار متردد متصلة بالشبكة | كفاءة عالية، ومقاومة ممتازة للظروف الخارجية |
5. الأسئلة الشائعة
س1: ما هي مزايا هيكل بوابة الخندق/حاجز الحقل؟
تعمل بوابة الخندق على إزالة مقاومة JFET في التصميم المستوي، مما يقلل بشكل كبير من انخفاض جهد التشغيل؛ بينما تعمل طبقة إيقاف المجال على تحسين توزيع المجال الكهربائي وتقليل فقد التبديل في الوقت نفسه. ويحقق ذلك توازناً مثالياً بين فقد التشغيل وفقد التبديل.
س2: ما هو الغرض من دمج NTC؟
يوفر الثرمستور NTC بيانات درجة الحرارة في الوقت الفعلي لوحدة نظام التحكم. ويتيح ذلك حماية دقيقة من ارتفاع درجة الحرارة، مما يمنع حالات تأخر الحماية أو الفشل.
س3: ما هي أكثر أنماط الأعطال شيوعاً في وحدات IGBT؟
وتشمل بشكل رئيسي: تلف التيار الزائد، وانهيار الجهد الزائد، وفشل ارتفاع درجة الحرارة، وإجهاد طبقة اللحام الناتج عن دورات الطاقة.
وتوفر وحدة IGBT التي أطلقناها هامش أمان هندسيًا كافيًا في جميع هذه الجوانب بفضل تحملها لجهد 1200 فولت، وقدرتها العالية على تحمل قصر الدائرة، وتصميمها الذي يتحمل درجة حرارة وصلة تصل إلى 150 درجة مئوية. وهذا يُمكّن الجهاز بأكمله من الحفاظ على موثوقيته أثناء التشغيل طويل الأمد.
6. مصمم لظروف العمل الحقيقية
يُشبه اختيار وحدة IGBT المناسبة اختيار "قلب" موثوق لنظام القيادة. فباختيار وحدة طاقة صحيحة وعالية الجودة، يُمكن تجنب المشاكل المحتملة التي قد تحدث أثناء التشغيل طويل الأمد للنظام.
نقوم بتصميم منتجاتنا بناءً على ظروف العمل الفعلية، بهدف وحيد هو تحقيق ما يلي: المعايير تخدم الأداء، والأداء يضمن الاستقرار.
