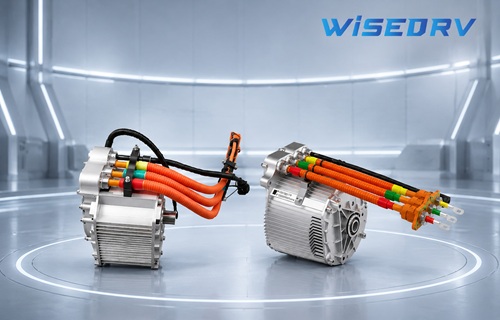

ما هو المحرك المتزامن ذو المغناطيس الدائم (PMSM)؟
مع تزايد شعبية السيارات الكهربائية، يتزايد الطلب في السوق على أنظمة الدفع الكهربائية. وباعتباره أحد أهم مكونات هذه السيارات، يحتل المحرك مكانة بالغة الأهمية من حيث أداء السيارة، واستهلاك الطاقة، وتجربة القيادة. ومن بين أنواع المحركات المختلفة، أصبح المحرك المتزامن ذو المغناطيس الدائم (PMSM) من أكثر أنواع المحركات استخدامًا في مجال السيارات الكهربائية نظرًا لكفاءته العالية، وعزمه القوي، وخصائص التحكم الدقيقة التي يتميز بها.
يُعدّ المحرك المتزامن ذو المغناطيس الدائم (PMSM) محرك تيار متردد في الأساس. وتتمثل أبرز سماته في وجود مغناطيسات دائمة مثبتة داخل الدوّار، مما يُمكّنه من توليد مجال مغناطيسي ثابت ذاتيًا. وعلى عكس المحركات الحثية (المحركات غير المتزامنة)، لا يحتاج المحرك المتزامن ذو المغناطيس الدائم إلى تيار إثارة إضافي لتوليد المجال المغناطيسي للدوّار. وتتيح هذه الخاصية تقليل فقد الطاقة إلى أدنى حد وزيادة الكفاءة الإجمالية إلى أقصى حد.
في تطبيقات المركبات الحديثة، لا يقتصر وجود محرك المغناطيس الدائم المتزامن (PMSM) على المحرك نفسه فحسب، بل إن تكامله مع تقنية التحكم الذكي في المحرك هو الضمانة الأساسية لتحقيق تشغيل مستقر للمركبة وتعزيز كفاءة الطاقة.
البنية الأساسية ومبدأ عمل المحرك المتزامن ذو المغناطيس الدائم
2.1 مكونان أساسيان
| عنصر | وصف |
| الجزء الثابت | يتضمن ملفات كهرومغناطيسية؛ يولد مجالاً مغناطيسياً دواراً عند تطبيق تيار ثلاثي الأطوار. |
| الدوار | يدمج مغناطيسات دائمة؛ يتفاعل مع المجال المغناطيسي الدوار للجزء الثابت لإنتاج عزم الدوران. |
2.2 مبدأ العمل
يعتمد مبدأ عمل المحرك المتزامن ذي المغناطيس الدائم (PMSM) على التفاعل بين المجال المغناطيسي الدوار للجزء الثابت والمجال المغناطيسي الدائم للجزء الدوار. فعندما يقوم جهاز التحكم في المحرك بتطبيق تيار متردد ثلاثي الأطوار على ملفات الجزء الثابت، يتولد مجال مغناطيسي دوار. تتفاعل المغناطيسات الدائمة الموجودة على الجزء الدوار مع هذا المجال المغناطيسي الدوار لإنتاج عزم دوران متزامن، محولةً الطاقة الكهربائية إلى طاقة ميكانيكية، والتي بدورها تُحرك العجلات وتُمكّن المركبة من التحرك للأمام.
في التشغيل الفعلي، يتعاون جهاز التحكم في المحرك مع المحرك لضبط اتجاه التيار والتردد وطاقة الإخراج في الوقت الفعلي وفقًا لتعليمات القيادة، مما يضمن أن محرك PMSM يمكنه الحفاظ على عزم دوران فعال ومستقر في ظل ظروف عمل مختلفة.
مقارنة معمقة بين محرك المغناطيس الدائم المتزامن (PMSM) ومحرك التيار المستمر بدون فرش (BLDC)
يُعدّ المحرك المتزامن ذو المغناطيس الدائم (PMSM) ومحرك التيار المستمر عديم الفرش (BLDC) أكثر أنواع محركات المغناطيس الدائم استخدامًا في الوقت الحاضر. يستخدم كلا النوعين مغناطيسًا دائمًا، لكنهما يختلفان في طرق التحكم والأداء وسيناريوهات التطبيق.
مقارنة شاملة:
| بُعد المقارنة | محرك متزامن ذو مغناطيس دائم (PMSM) | محرك التيار المستمر بدون فرش (BLDC) |
|---|
| شكل موجة التحكم | التيار الجيبي | التيار شبه المنحرف |
| سلاسة عزم الدوران | تموج سلس ومنخفض العزم | تموج عزم الدوران العالي نسبياً |
| ضوضاء التشغيل | قليل | مرتفع نسبياً |
| تعقيد التحكم | أكثر تعقيدًا (التحكم الموجه للمجال / FOC) | أبسط (عملية تبديل من 6 خطوات) |
| يكلف | أعلى | أدنى |
| كفاءة | كفاءة قصوى تتراوح بين 93 و95%، مع مزايا في متوسط الكفاءة في جميع ظروف التشغيل | كفاءة متوسطة أقل قليلاً في جميع ظروف التشغيل مقارنةً بمحرك المغناطيس الدائم المتزامن |
| التطبيقات النموذجية | المحرك الرئيسي للمركبات الكهربائية، الأتمتة الصناعية | مراوح التبريد، الأدوات الكهربائية |
الاختلافات الرئيسية
يكمن الاختلاف الأساسي بين المحركين في طريقة التحكم. يستخدم المحرك المتزامن ذو المغناطيس الدائم تيارًا موجيًا جيبيًا، ويُدمج مع التحكم الاتجاهي (FOC، وهو التحكم الموجه للمجال)، مما يتيح تنظيمًا مستقلًا للتدفق وعزم الدوران، ويتميز باستجابة ديناميكية جيدة. أما المحرك عديم الفرشات، فيستخدم تيارًا موجيًا شبه منحرف، ونظام تحكم بست خطوات. ورغم بساطة تركيبه وانخفاض تكلفته، إلا أنه يصبح محدودًا في التطبيقات التي تتطلب دقة عالية أو سرعة دوران عالية.
أما فيما يتعلق بالأداء الفعلي، فإن الاختلافات واضحة تمامًا. فبفضل محرك الموجة الجيبية، يوفر محرك المغناطيس الدائم المتزامن عزم دوران سلسًا وضوضاء تشغيل منخفضة، وهذا تحديدًا ما جعله التقنية المهيمنة في قطاع سيارات الركاب.
تطبيق المحركات المتزامنة ذات المغناطيس الدائم في المركبات الكهربائية
PMSM، أو محرك PMSM للمركبات الكهربائيةيُستخدم هذا المنتج على نطاق واسع في مجال المركبات الكهربائية، وليس ذلك من قبيل الصدفة. فمزاياه الأساسية ملحوظة للغاية:
| الميزة الأساسية | الوصف الوظيفي |
|---|
| كثافة طاقة عالية | يوفر طاقة أعلى بنفس الحجم، مما يتيح تخفيف وزن المركبة. |
| كفاءة عالية | تتراوح كفاءة الذروة بين 93-95%، مما يؤدي مباشرة إلى زيادة مدى القيادة. |
| نطاق سرعة واسع، تشغيل عالي الكفاءة | يحافظ على كفاءة عالية عبر مستويات السرعة المختلفة. |
| هيكل مضغوط | يوفر مساحة الهيكل ويسهل تحسين تصميم المركبة. |
| أداء ممتاز في تبديد الحرارة | يُتيح إدارة حرارية أكثر كفاءة. |
أكدت الأبحاث أنه في ظل ظروف التشغيل نفسها، يتفوق محرك المغناطيس الدائم المتزامن (PMSM) على المحركات الحثية من حيث كفاءة الطاقة، والإدارة الحرارية، والمدى. إنه الخيار الأمثل للمستخدمين العصريين الذين يبحثون عن سيارات كهربائية ذات مدى طويل وأداء عالٍ.
تطورات في اتجاهات تكنولوجيا المحركات المتزامنة ذات المغناطيس الدائم
التكامل الذكي
تقنية المحركات المتزامنة ذات المغناطيس الدائم المتقدمة تعمل الشركة باستمرار على تحسين أداء أنظمة القيادة الكهربائية من خلال التوجهات التالية:
- وحدة التحكم في المركبة (VCU)
- تشخيص UDS (خدمة التشخيص الموحدة)
- تحديث البرامج عبر الهواء (الترقية المحمولة جواً)
- اتصال CAN (ناقل شبكة منطقة التحكم)
- لقد أدى دمج هذه الوظائف إلى تحسين مستوى ذكاء المركبة وكفاءة الصيانة وتجربة المستخدم بشكل كبير إلى مستوى أعلى.
كيفية اختيار شريك حلول موثوق به لمحركات المغناطيس الدائم المتزامن
اختيار المؤهلين حلول محركات PMSM الصناعية يُعدّ وجود موردين موثوقين أمراً بالغ الأهمية لمصنعي المركبات الذين لديهم متطلبات منتجات موحدة. موردو محركات PMSM ذوو خبرة لا يقتصر الأمر على توفير منتجات المحركات فحسب، بل يشمل أيضًا تقديم دعم فني شامل، بما في ذلك مطابقة وحدات التحكم، وتحسين النظام، وخدمات التطوير المخصصة.
وباختصار التجربة، قمت بإدراج الأبعاد الرئيسية الأربعة التالية لتقييم الموردين:
| بُعد التقييم | الاعتبارات الرئيسية |
|---|
| القدرة التقنية | تصميم المحركات، وتطوير وحدات التحكم |
| التخصيص | مرونة عالية في التكيف مع أنظمة الجهد والطاقة والتركيب |
| موثوقية المنتج | تصنيف الحماية من دخول الأجسام الغريبة (مثل IP67)، وظائف الاتصال، إجراءات الاختبار |
| التصميم القائم على المنصات | سواء كان يدعم التوسع المرن لمنصات الجهد المختلفة |
يجب أن يوفر نظام المحرك المتزامن ذو المغناطيس الدائم الموثوق أداءً مستقرًا في ظل ظروف تشغيل متنوعة. وتُعدّ الحماية بمعيار IP67، واتصال CAN، ووظائف الحماية الأمنية، وتصميم المنصة المرن، جميعها عوامل أساسية تحدد ما إذا كانت مكونات المنتج قادرة على تحقيق موثوقية طويلة الأمد.
تُشارك شركة WISEDRV بشكلٍ كبير في صناعة المحركات الكهربائية للسيارات الكهربائية منذ سنوات عديدة. وحدة تحكم محرك مدمجة VCU، UDS، OTA من المصنعبالنسبة لمنصة نظام المحرك المتزامن ذي المغناطيس الدائم (PMSM)، أطلقت شركتنا منصتي المنتجات التاليتين:
| منصة الجهد | ميزات المنتج | السيناريوهات القابلة للتطبيق | الاتصالات والحماية |
|---|
| منصة 96 فولت | لفّات على شكل دبوس شعر، نظام خفيف الوزن وكثافة طاقة عالية | السيارات الصغيرة، والدراجات ثلاثية العجلات، ومركبات آلات البناء | تصنيف الحماية من دخول الماء والغبار IP67، اتصال CAN 2.0 |
| منصة 320 فولت | وظائف وحدة التحكم بالمركبة المتكاملة، وتحديثات البرامج عبر الإنترنت، وراحة محسّنة | السيارات الصغيرة، وآلات الكنس، وآلات البناء | تصنيف الحماية من دخول الماء والغبار IP67، اتصال CAN 2.0 |
الأسئلة الشائعة (FAQ)
س1: ما هي المزايا الرئيسية لمحركات المغناطيس الدائم المتزامن؟
تشمل المزايا الرئيسية لمحركات PMSM الكفاءة العالية، وعزم الدوران القوي الناتج، والهيكل المدمج، وأداء التحكم الدقيق.
س2: لماذا يُستخدم محرك المغناطيس الدائم المتزامن (PMSM) على نطاق واسع في المركبات الكهربائية؟
يُوفر المحرك المتزامن ذو المغناطيس الدائم كثافة طاقة عالية وكفاءة عالية في تحويل الطاقة، مما يُساعد المركبات الكهربائية على تحقيق مدى قيادة وأداء أفضل. علاوة على ذلك، فإن نطاق سرعته الواسع وخصائص تشغيله عالية الكفاءة تجعله يؤدي أداءً جيدًا في كل من التنقلات الحضرية والقيادة بسرعات عالية.
س3: هل من الضروري أن يكون محرك PMSM مزودًا بوحدة تحكم في المحرك؟
نعم. وحدة التحكم في المحرك مسؤولة عن تنظيم التيار والسرعة وعزم الدوران، وهي المكون الأساسي الذي يضمن التشغيل الفعال والمستقر للمحرك المتزامن ذي المغناطيس الدائم.
س4: ما هي الاختلافات الرئيسية بين محركات PMSM ومحركات BLDC؟
يستخدم كلا المحركين مغناطيسًا دائمًا، لكن محرك المغناطيس الدائم المتزامن (PMSM) يعتمد على التحكم في التيار الجيبي، مما ينتج عنه تشغيل أكثر سلاسة وضوضاء أقل؛ بينما يعتمد محرك التيار المستمر بدون فرش (BLDC) على التحكم في الموجة شبه المنحرفة، وهو أسهل في التحكم وأقل تكلفة، ولكنه محدود في بعض الحالات. يُستخدم محرك المغناطيس الدائم المتزامن (PMSM) عادةً في التطبيقات التي تتطلب أداءً عاليًا (مثل المركبات الكهربائية).
س5: هل يمكن تخصيص نظام المحرك المتزامن ذي المغناطيس الدائم (PMSM) لطرازات المركبات المختلفة؟
حسنًا. يمكن تخصيص نظام PMSM بمرونة وفقًا لجهد السيارة ومتطلبات الطاقة ومساحة التركيب ومتطلبات الاتصال.
السؤال السادس: ما هي توقعات السوق لمحركات المغناطيس الدائم المتزامنة (PMSM)؟
يشهد السوق العالمي لمحركات المغناطيس الدائم المتزامنة (PMSM) نمواً متزايداً. ويعود هذا النمو إلى الانتشار الواسع للسيارات الكهربائية، والأتمتة الصناعية، وتطبيقات الطاقة المتجددة. ومن المتوقع أن يرتفع معدل انتشار هذه المحركات بشكل ملحوظ في المستقبل.
استكشاف حلول القيادة الكهربائية WISEDRV
هل تبحث عن خدمة موثوقة؟ حلول محركات ووحدات تحكم PMSM هل هذا لمشروع سيارتك الكهربائية؟
تقدم WISEDRV حلولاً مخصصة للمحركات الكهربائية لمنصات الجهد المختلفة، وتوفر الاستشارات الفنية ومطابقة الأنظمة والدعم الهندسي للعملاء.
يمكنكم التواصل معنا عبر بريدنا الإلكتروني: wisedrv@wiseelec.cnأو من خلال "اتصل بنايمكنك زيارة صفحة "المشاريع" على موقعنا الإلكتروني لإعلامنا بمتطلبات مشروعك. سيقدم لك فريقنا الهندسي دعمًا فنيًا احترافيًا ويساعدك في تطوير حلول مناسبة لأنظمة القيادة الكهربائية.
